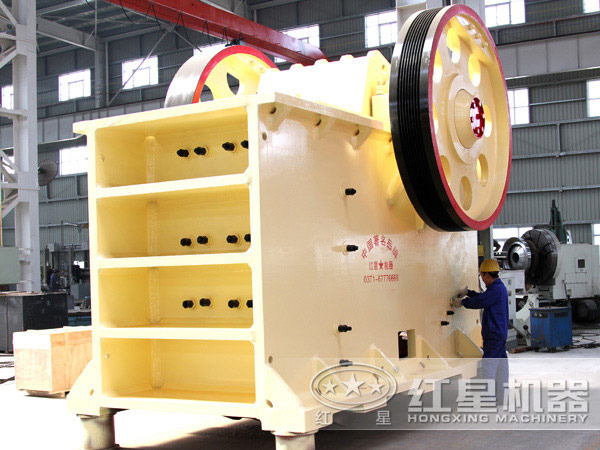

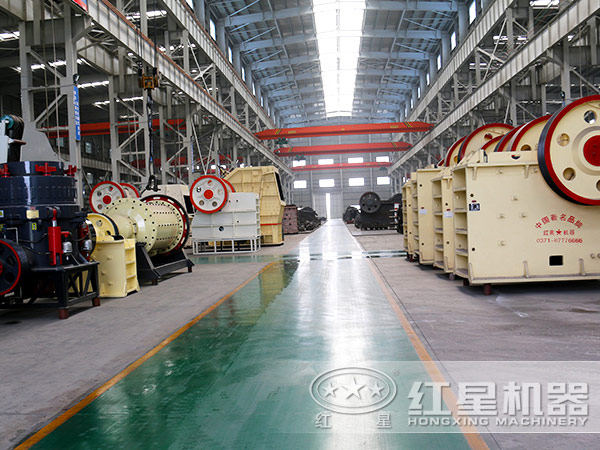

颚式破碎机

颚式破碎机简介

颚式破碎机的发明是模拟动物的两颚运动而完成物料破碎作业的破碎机，破碎腔由动颚和静颚两块颚板组成。是雷蒙磨生产线必备设备之一，颚式破碎机在矿山、基建、建材等部门进行粗碎和中碎作业。颚式破碎机广泛应用于铁路、公路、水利、矿山、冶炼、化工、建材等行业中各种矿石与大块物料的中等粒度破碎。

颚式破碎机的分类

按照进料口宽度大小来分：

进料口宽度大于600MM的为大型机器，进料口宽度在300-600MM的为中型机器，进料口宽度小于300MM的为小型机器。

按照活动颚板的摆动方式不同来分：

可以分为简单摆动式颚式破碎机，也称简摆颚式破碎机；复杂摆动式额式破碎机（复摆颚式破碎机）和综合摆动式额式破碎机。

颚式破碎机结构部件

颚式破碎机主要由机架、颚板和侧护板、传动件、调节装置、飞轮、润滑装置等部分构成。颚式破碎机的工作部分是两块颚板，一个是固定颚板，垂直固定在机体前壁上，另一个是活动颚板，位置倾斜，与固定颚板形成上大下小的破碎腔。活动颚板对着固定颚板做周期性的往复运动，时而分开，时而靠近。分开时，物料进入破碎腔，成品从下部卸出；靠近时，使装在两块颚板之间的物料受到挤压、弯折、劈裂而破碎。

颚式破碎机工作原理

简摆式颚式破碎机动颚悬挂在轴心上，可作左右摆动，偏心轴旋转时，连杆做上下往复运动。带动两块推力也做往复运动，从而推动动颚做左右往复运动，实现破碎和卸料。此种破碎机采用曲柄双连杆机构，虽然动颚上受有很大的破碎反力，而其偏心轴和连杆却受力不大，所以工业上多制成大型机器或中型机器，用来破碎硬度较大的物料。复摆颚式破碎机动颚上端直接悬挂在偏心轴上，作为曲柄连杆机构的连杆，由偏心轴的偏心直接驱动，动颚的下端较连着推力板支撑到机架的后壁上。当偏心轴旋转时，动颚上各点的运动轨迹是由悬挂点的圆周线，逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点轨迹为圆弧线。

颚式破碎机电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时衬板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与此同时把物料被压碎或劈碎，达到破碎的目的；当动颚下行时，衬板与动颚间夹角变小，动颚板在拉杆、弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期性地压碎和排泄物料，实现批量生产。颚式破碎机完成破碎任务。

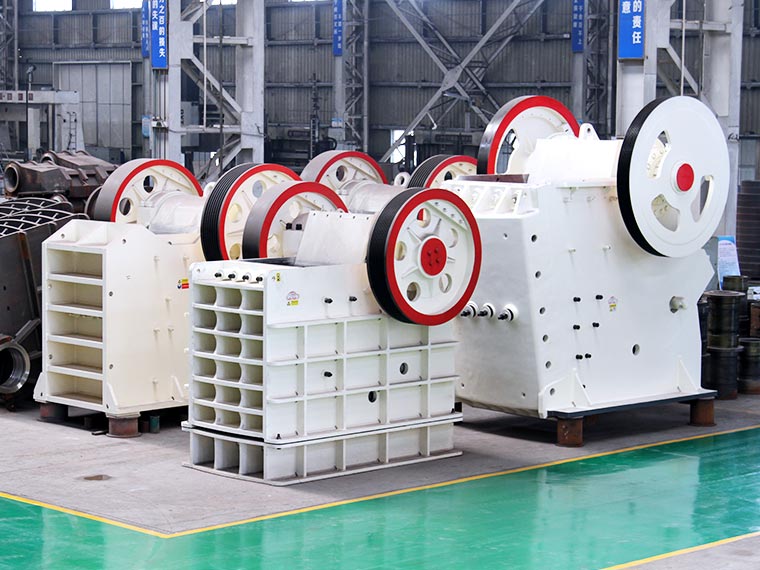

PE/PEX颚式破碎机

型号	最大进料粒度 (mm)	处理能力(t/h)
PE 150×250	125	1-3
PE 200×300	180	2-6
PE 200×350	180	3-10
PE 250×400	210	5-21
PE 400×600	340	16-64
PE 500×750	425	40-110
PE 600×750	500	80-240
PE 600×900	500	50-160
PE 750×1060	630	110-320
PE 900×1200	750	220-380
PE 1200×1500	1020	400-1000
PE 1500×1800	1200	500-1200
PEX 150×750	120	8-25
PEX 250×750	210	13-35
PEX 250×1000	210	16-52
PEX 250×1200	210	20-61
PEX 300×1300	250	16-105

注：产量根据不同物料，进料粒度等因素其结果将有所不同

HD德版颚式破碎机

型号	进料口尺寸 (mm)	最大进料 粒度(mm)	处理能力 (t/h)
HD72(57)	460×720	425	50-120
HD86(69)	580×860	500	60-280
HD98(751)	680×980	630	110-410
HD110(912)	850×1100	750	170-550
HD125	950×1250	900	280-750

注：产量根据不同物料，进料粒度等因素其结果将有所不同
